磁鐵礦選礦設備磁選機的設計的任務是對磁系結構的設計，磁系設計的主要任務是確定磁體的主要尺寸和磁路結構，一般先根據給定技術要求，結合經驗假設幾個參數值，估算磁體的尺寸，確定磁路結構，然后利用有關公式進行性能分析和參數調整，直至設計*優方案符合技術和經濟指標要求。

近十幾年來，國內外在研制永磁強磁場磁選機方面做了大量的工作，并取得了顯著的進展，成功地研制了具有聚磁介質的閉合磁系。這種磁系是在原磁體的基礎上，在兩層磁極間充填一定數量的聚磁介質，兩原磁極之間的間隙中的磁場強度和磁場力大大提高。捷克的V.澤朱爾卡等人對多塊小永磁體的對極式磁系結構的磁場特性進行了系統的實測及試驗研究，其研究結果表明，采用釹鐵硼永磁材料設計的對極式磁系閉合結構，能夠進一步提高分選空間中的氣隙的磁感應強度，增大分選空間。國內張涇生等對窗框?qū)O式永磁磁系結構在30~100mm之間的磁場特性進行了解析計算研究，結果表明，稀土永磁窗框式對極閉合磁體工作背景磁場*高達到0.6T；馮定五等也進行了對極式永磁磁系結構的磁選機的研究，其磁場可以在15~200mm之間進行磁場的任意調節，磁場強度調節范圍為0.35~0.7T；彭會清等研究了尖齒極聚磁介質對極式永磁磁系結構的磁選機，其磁極對可以在10~50mm之間進行調節，磁場強度調節范圍高達0.1~2.1T。

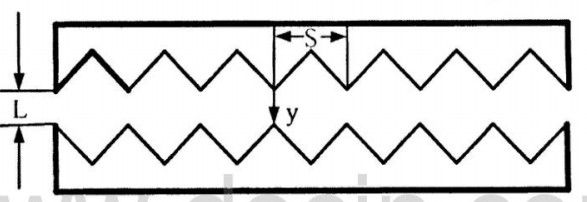

通過對前述各類強磁選機磁系結構的分析，從磁能積、造價和穩定性等方面綜合考慮，基于釹鐵硼永磁材料的諸多優點，選用目前磁性能*高的釹鐵硼永磁材料。采用了彭會清研究的尖齒極聚磁介質結構設計永磁盤式強磁選機，結構如下圖所示，在此基礎上采用matlab軟件對永磁盤式強磁選機的磁系結構的磁路進行數值磁場特性的分析，以期為新型磁系結構的設計提供依據。
